חשיבות מדידת עומק הוואקום לאיש שרות

לחות במערכות קירור גורמת לקשיים בתהליך הקירור ולקורוזיה בלתי הפיכה הפוגעת באופן חמור במערכת.
הדרך היעילה ביותר לנקות את הלחות היא על ידי יצירת ואקום עמוק במערכת.
הוואקום גורם ללחות לרתוח ולהתאדות החוצה.
כדי לבצע זאת לא מספיקה רק משאבת וואקום חזקה אלא גם מד וואקום שיראה מתי הוואקום מספיק עמוק כך שהמערכת תהיה יבשה.

תהליך השאיבה ויצירת הוואקום היום שונה מאוד מזה שהיה נהוג לפני עשור. אז היו אפשרויות מגוונות לשאוב אוויר מהמערכת. היה ניתן להשתמש במדחס קירור רגיל לשאיבת אוויר מהמערכת או לבצע "שטיפה" עם גז קירור ולפנות את הלחות. וכך לחזור על התהליך פעמיים נוספות. שיטה זו של וואקום "משולש" היא חלק מהעבר עם כל המשתמע מכך. כולל פליטה של קירור לאטמוספרה. השיטה כיום היא להגיע לוואקום עמוק בעזרת משאבת וואקום מתקדמת בשל החשיבות לפנות ולנקז את כל הלחות ממערכת הקירור.

כאשר מחפשים משאבת וואקום, הכללים לבחירתה (לפי סדר חשיבות) צריכים להיות:
יכולתה לנקות את הלחות מהמערכת אשר נמדדת על ידי כושרה להקטין את הלחץ (ליצור בה וואקום עמוק).
כמות האוויר הנשאבת בדקה (ספיקה).
משקל ונוחות הפעלה.
מחיר.
אמינות אחריות ושירות.

משאבת וואקום חזקה מתוכננת לשאוב אוויר ולחות על ידי הקטנת הלחץ במערכת. הקטנת הלחץ אל מתחת ל 759,968 מיקרון (1 אטמוספרה) נקראת וואקום.

כאשר יוצרים וואקום במערכת המשמעות היא שגורמים לרתיחה ו/או להתאדות של הלחות במערכת מבלי לחמם אותה בצורה משמעותית. למעשה, על ידי הקטנת הלחץ, מורידים את נקודת הרתיחה של הלחות והשמן וגורמים להם לרתוח בטמפרטורת הסביבה ולהפכם לגז. וכך, כשהם במצב של גז המשאבה שואבת אותם החוצה עם האוויר הנותר במערכת.
משאבת וואקום בעלת מבנה של שבשבת כנפיים סיבובית יעילה ביותר ליצירת תנאי וואקום עמוק ההכרחיים לפינוי האוויר והלחות.
פעולת שבשבת הכנפיים ביחד עם משאבת ואקום הפועלת על שמן יוצרים לחץ חזק מאוד בתא השאיבה.

כמה זמן לוקח למשאבת וואקום לנקות מערכת? ככל שהמשאבה בעלת ספיקה גבוהה יותר (מפנה יותר אוויר ביחידת זמן) הנמדדת בליטרים של אוויר לדקה כך היא תוכל להגיע לרמת הוואקום המוצהרת שלה מהר יותר.

כלל 3,000

מה הספיקה האידיאלית למשאבה? השתמש בכלל ה פי 3,000 כדי להחליט לאיזה גודל של משאבת וואקום אתה זקוק בהתאם לנפח המערכת בה אתה מטפל, לפי ספיקה של 1 ליטר לדקה לכל BTU 3,000 קרור, ביחס ל-CFM אחד לכל 7 טון, וככל שהספיקה גבוהה יותר, המשאבה טובה יותר.

מדידת וואקום

איך נמדוד את עומק הוואקום?

מד הוואקום מחובר למשאבת וואקום המפנה את האוויר מהצנרת. מד הוואקום מודד את התנגדות המערכת לשאיבה. לחות, שמן, גז קירור וגזים אחרים במערכת משפיעים על התנגדות זו.
קריאת מד הוואקום מבוססת לרוב על ממברנת לחץ בשעונים מכניים או על ידי גשש אלקטרוני המודד לחץ כפונקציה של הטמפרטורה.
כאשר מבצעים וואקום בעזרת שעוני מניפולד מכניים, מגיעים לתחום שבו המחוג מגיע לקצה הסקלה ונתקע שם. אם כך, כיצד נדע האם בכלל הגענו לעומק הוואקום הדרוש ומה הוא? מנקודה זו ואילך מדידת עומק הוואקום וזמן פינוי האוויר מהמערכת יהיה מבוסס על ניחושים בלבד.
יש מד וואקום..., ויש מד וואקום עמוק!
שימוש במשאבת וואקום ללא מד וואקום עמוק זה כמו לקלוע לסל בעיניים קשורות וכך ממשיכים לכוון, לתהות ולנחש. האם באמת אי פעם הגעתם לוואקום עמוק וללא לחות?
קודם כל, אין לך שום מושג האם המשאבה יעילה, שנית, אין לך שום דבר שיראה אם יש התקדמות בתהליך יצירת הוואקום. לכן אין בזה שום הגיון לבצע וואקום עמוק ללא מכשיר מדידה מתאים.
רכישת מד וואקום עמוק זה 60% מהחבילה הכללית והתקנה נכונה של מד הוואקום הוא 40%.

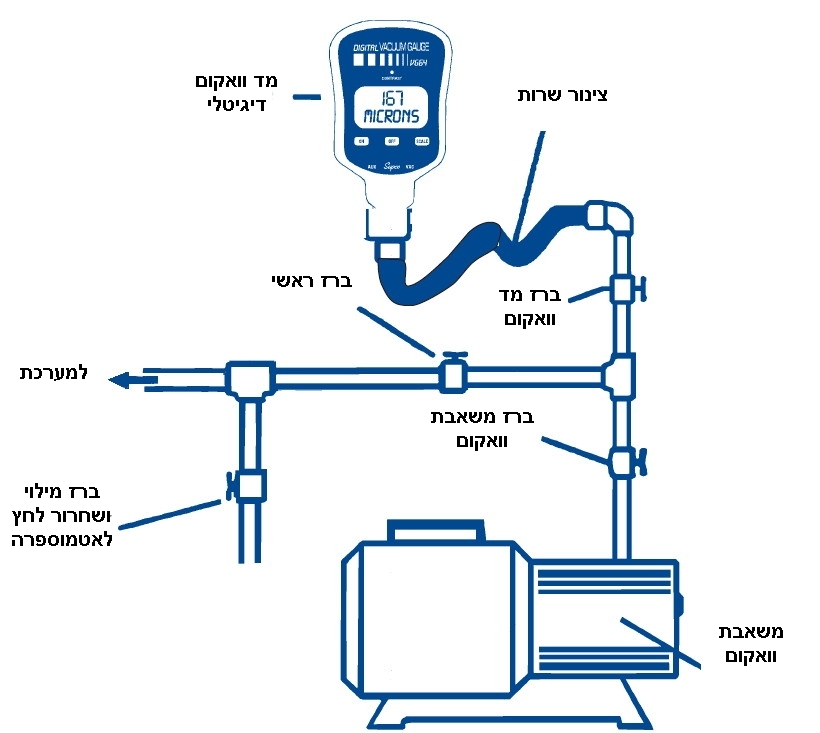

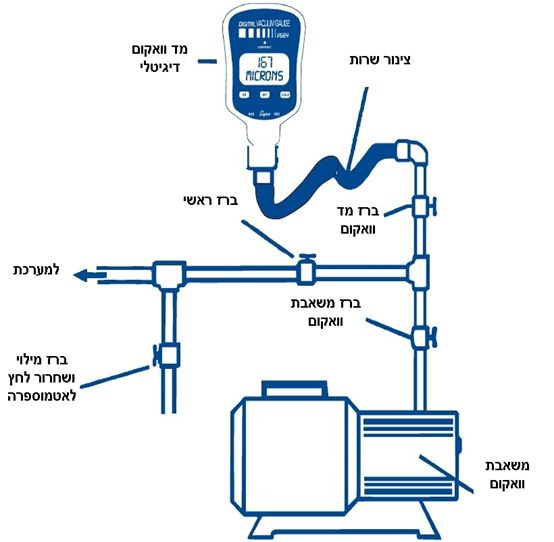

התרשים הבא מראה את הדרך הטובה ביותר להתקין את מד הוואקום בכדי להשיג את התוצאה המדויקת ביותר ולהאריך את חיי מד הוואקום.

הקפד להתקין את מד הוואקום בקצה, כמו בתרשים, וברז נוסף בינו לבין המשאבה, כך שבזמן יצירת הוואקום האוויר יעבור רק בפתיחת הברז ולא יזהם את מד הוואקום באדי שמן הנקווים ומתקשים בו עם הזמן וכך פוגעים בתפקודו ומקצרים את חייו. במקרים אלו, במד וואקום מכני, יש להחליף את הגשש לחדש במחיר גבוה מפני שאינו ניתן לניקוי. מומלץ אם כן לבחור מלכתחילה במד וואקום אלקטרוני הניתן לניקוי על מנת שישרתך שנים ארוכות באמינות.

בחינת יעילות המשאבה

הפעל את המשאבה, סגור את הברז הראשי למערכת ופתח את הברזים בין מד הוואקום
למשאבה.
כאשר המשאבה מופעלת בצורה זו, מבוצע וואקום רק בכיוון מד הוואקום. תהליך זה ידוע בשם "בדיקה על ריק". בדיקה זו מראה את יעילות המשאבה ליצור וואקום "נטו" לפני ביצוע הוואקום מהמערכת כולה. בדיקה מוקדמת זו חשובה ביותר מאחר ועל ידי כך ניתן לזהות אם המשאבה עדיין תקינה ובכושרה המוצהר.

בדיקת נזילות מהמערכת

ישנם שתי שיטות לבדוק דליפות מהמערכת:
1.למלא את המערכת בגז ולבדוק דליפות. לתקנם אם יש צורך ואחר כך לבצע וואקום
ושוב למלא גז.
2. לבצע וואקום ולבדוק לפי מד הוואקום האם ממשיך תהליך הוואקום בצורה תקינה?

שיטה (1) – עדיפה וטובה יותר בהתקנה חדשה וכן כאשר בוצעו חיבורים רבים על מנת לזהות מהר את הדליפה שקיימת ברוב המקרים.

שיטה (2) –שימושית במקרים של תיקונים פשוטים או כאשר מחליפים עד שני חיבורים משום שהסבירות לדליפה נמוכה.

בידוד משאבת וואקום

לפני כיבוי המשאבה מכל סיבה שהיא יש לסגור את ברז המשאבה כדי למנוע מאדי שמן לחדור ולזהם את המערכת ובייחוד את גשש מד הוואקום.

מילוי המערכת

למילוי המערכת, ללא ניתוק או חיבור מחדש של צינורות נוספים, הקפד לסגור את כל ברזי מערכת הוואקום וכבה את המשאבה, לפני חיבור מיכל גז הקירור אחרת בטעות יתכן מאוד שתפלוט גז לאטמוספרה.

בדיקת המצאות לחות

הלחות במערכת מתחילה להפוך לגז כאשר מגיעים לוואקום של 17,000 מיקרון (בטמפרטורת סביבה של 21ºC ), בכדי להיות בטוחים שכל אדי המים יצאו יש להגיע לוואקום של 1,000 מיקרון. לאחר מכן יש לסגור את ברז הוואקום ולבדוק את הקריאה במד הוואקום. אם הקריאה עולה ל – 5,000 ונשארת שם, יתכן שעדיין קיימת לחות במערכת, המתפשטת לגז, וככול שמצב זה מראה קריאה גבוהה יותר יש להיפטר מלחות רבה יותר.

לסיכום, חשוב מאוד לבדוק וואקום, ורק עם מד וואקום דיגיטלי.
ליעוץ והכוונה ניתן לפנות אלינו.

מאמר מאת: מיקי רץ, מנהל שיווק ופיתוח, סופקו אינטרנשיונל בע"מ.
